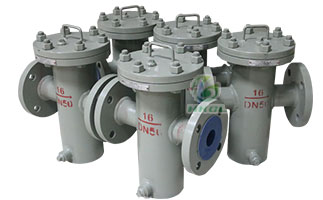

籃式過濾器
籃式過濾器

籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。

訂購熱線：
0512-80806580
產品詳情
設計參數

\                                      \

       籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即 可。因此，使用維護方便。本廠的籃式過濾器可以根據客戶的實際使用情況進行設計。
技術參數
                 型      號                                 HK-SED  HK-SWD                          工作壓力                                         0.6MPa-25MPa 150LB-600LB
口徑規格             DN25~DN600 工作溫度 -80℃-300℃
殼體材質
        Q235B、 Q345R、16MnR、304、304L、316、316L、碳鋼襯F4(F46、PO)       過濾精度                            5~1000um
濾芯材質   304、304L、316、316L、F4、F46 連接形式 法蘭、對焊、螺紋
濾芯形式   沖孔板+不銹鋼絲網濾芯 法蘭標準 HG GB SH HGJ J B ANSI JIS
密封墊片 丁晴橡膠、四氟橡膠、金屬纏繞墊
設計標準 GB150-2011  HGJ532-91   HG21637-91
附      注 由于過濾器的結構形式不一，可按照客戶的要求非標制作；具體使用條件以過濾器設計條件為準。


         SED-I直通平底籃式                          SED-II直通弧底籃式                        SED-II直通封頭弧底籃式
\

             公稱通徑（DN）                               D                                    H1                                   H                                      L                                           排污口                                               連接形式
15 76 160 260 180 ZG3/8’’
 		 法蘭
對焊
螺紋

20 76 160 260 180
25 76 160 260 180
32 76 160 270 200
40 108 170 300 260
50 108 170 300 260
65 133 240 360 330
80 159 250 400 340
100 219 300 470 400
125 273 360 550 480
150 273 420 630 500
200 325 530 780 560



ZG3/4’’

250 420 640 930 660
300 450 840 1200 750
350 500 920 1370 810
400 550 950 1500 900
ZG1’’
450 608 1000 1700 1000
500 700 1050 1910 1080


        SWD-I高低平底籃式                        SWD-II高低弧底籃式                      SWD-III高低封頭弧底籃式
\

            公稱通徑（DN）                       D                         H1                         H2                        H                         L                           過濾面積                              堵塞規格                                   連接形式
65 219 330 200 555 459 0.1283 ZG3/8’’ 法蘭
 對焊
 螺紋

80 219 330 200 555 459 0.1283 ZG3/8’’
100 273 420 245 680 515 0.2861 ZG3/8’’
125 273 420 245 690 515 0.2861 ZG3/8’’
150 325 495 285 795 575 0.4487 ZG3/4’’
200 426 610 340 975 710 0.7944 ZG3/4’’
250 478 720 395 1125 795 1.2593 ZG3/4’’
300 529 820 445 1275 870 1.4846 ZG3/4’’
500 700 1050 850 1910 1080 3.55 ZG1’’
主要適用的物料有：
化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。
