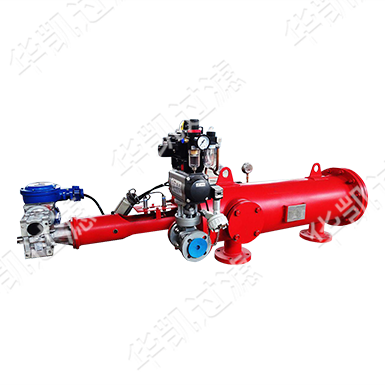

吸吮式自清洗過濾器分為兩級過濾，粗過濾網除去水中大顆粒，避免細濾網避免受到大顆粒損壞，吸嘴受到堵塞，細濾網主要起到主要過濾作用，濾除微小顆粒。
技術參數
| 電源 | 380V、50HZ、3相、控制220V | 電機功率 | 0.37W-0.55KW |
| 濾網 | 316不銹鋼(編織、燒結、楔形) | 過濾精度 | 500-20um |
| 排污閥 | 鑄鐵表面樹脂涂層 | 清洗時間 | 35-60s |
| 工作溫度 | 70℃ | 清洗壓損 | 0.01-0.05MPa |
| 工作壓力 | 0-1.6MPa | 清洗方式 | 360°掃描吸吮式清洗 |
| 控制系統 | 西門子PLC | 清洗機構轉速 | 14-20rpm |
| 控制方式 | 壓差、時間及手動 | 反沖洗時間 | 60S |
工作原理

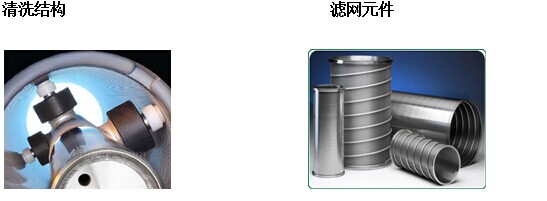

液體進行兩級過濾，液體由入口進入，經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。 當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。
控制系統
西門子PLC控制箱集數顯、遠控
壓差開關系統
當水差達到預設值時壓差開關啟動，電控系統進入反沖洗程序。反沖時間可由集成控制器預設可調。
殼體材質
| 排污閥 | 鑄鐵 | 清洗裝置 | 不銹鋼、尼龍、PVC |
| 濾網 | 304/316 | 密封圈 | 氟橡膠、合成橡膠 |
| 殼體 | 碳鋼噴涂環氧樹脂、不銹鋼 | 控制器 | 鋁、銅、不銹鋼、PVC |
典型應用
冷卻水處理、原水處理、工業循環用水處理、造紙工業、農業灌溉
城市景觀供水系統、雨水收集與利用、石油化工
