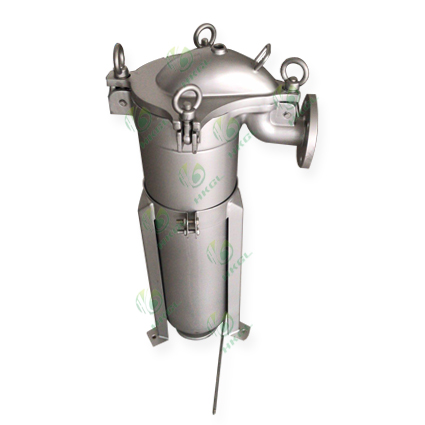

產品介紹

  華凱HK-SDG系列袋式過濾器，以設計出色的過濾效果，適用于嚴格的應用要求，將出色過濾性能、可 靠性與操作便捷性統一。

  TOP-IN的側面入口，液體再從頂部進入過濾器的設計，過濾器內未被過濾的液體減至少，更換濾袋非常方便，同時提供了密封作用。

  每一臺華凱過濾器出廠前，都提供完整的壓力測試報告、合格證、材料質保書、產品質保書。

  外形尺寸

  標準尺寸

型號	A	B		C	D	E	F	流量（M3/H)	進出口鏈接方式	導熱口
		Max	Min
HK-SDG-1N	790	847	723	628	535	455	260	20	2"法蘭	1/2”管牙
HK-SDG-2N	1530	1217	998	998	905	825	260	45	2"法蘭	1/2”管牙
HK-SDG-3N	676	611	488	488	404	354	150	10	1"法蘭	1/2”管牙

  優異性能

  ★ 快開環首螺栓，啟閉方便快捷

  ★ 攔截固液濃度較高的流體

  ★ 密封性能好，精度得到保證

  ★ 具備自清洗功能，過濾效率更加快捷

  ★ 流體沿切線進入，固液通過離心力分離

  技術參數

口徑規格	1-4”	密封墊片	硅膠、丁晴橡膠、四氟橡膠
設計壓力	0-2.5MPa	接口形式	螺紋、卡箍、法蘭
設計溫度	-45~200℃	過濾精度	0.45um-800um
表面處理	殼體內外噴砂或拋光	濾袋型號	1#、2#、3#、4#
法蘭標準	HG、GB、SH、HGJ、JB、ANSI、JIS	排污口規格	1/4”
設計制造參考標準	《GB150-2011》《HG/T21637-1991》《SH/T3411-1999》
濾袋材質	聚酯、聚丙烯、尼龍、聚四氟乙烯、玻璃纖維

  技術選型

公稱通徑（DN）	DN15~DN100（1/2’’-4’’）	連接方式	法蘭、對焊、承插焊、螺紋、卡箍
殼體材質	碳鋼，不銹鋼、TA2、2205等	法蘭壓力	0.25-6.3MPa(150-600LB)
濾袋材質	PP-PE-PTFE-不銹鋼等	法蘭密封面	FF、RF、M、FM、RJ、T、G
過濾精度	≥0.45UM	墊片材質	PTFE、金屬纏繞、丁晴橡膠等

  附 注

  可根據用戶提供的規格、型號及樣品加工定制!
